Ayuda de EGSatTracker

Copiar el archivo descargado el disco, descomprimirlo y tendrá el instalador. (ejecutar siempre como Administrador)

• El programa necesita Windows 10 o superior.
• Por default el se instala en: C:\Program Files (x86)\EGSatTracker\
• Si tu antivirus o Windows Defender no deja ejecutarlo, instalalo en C:\EGSatTracker\

De aquí se tiene todo a mano para su configuración:

Pantalla reducida (solo el mapa)

Panel de Satélites

Clic para marcar o desmarcar los satélites que desea ver en el mapa.

Frecuencias y Modos

Archivo > Frecuencias-Modos (Editar) se podrán agregar, editar o eliminar.

• Se cuenta con el pulsador "Internet" para buscar las frecuencias del Satélite en cuestión.
• Menú Resguardo > Hacer Copia y Restaurar Copia.
• Selectado: para hacer que se muestre en el mapa.

Indicaciones adicionales

Radar

Podrá elegir Todos, Selectados o alguno en particular, elevación mínima (0, 5 o 10°) y días hacia adelante (0.25, 1, 2 o 7)

Se listarán en color verde aquellos pasos con elevación mayor a 25°

Para una ágil búsqueda desde el mapa, pulsador "Próximos" con el listado Az, el y minutos faltantes para el AOS.

Con doble clic (o enter) selecciona el satélite respectivo en el mapa.

Ventanas

Podrá elegir Satélite, Grilla Destino y días (1 o 2)

Se listarán para cada paso: AOS, MAX, LOS y las máximas elevaciones para cada Grid.

Se accede con Archivo > Logger.

se cargan automáticamente:

• Su Señal Distintiva y Grilla
• Satélite
• Modo
• Frecuencias Subida y Bajada.
• Fecha y hora UTC

• cambia de campos usando TAB o ENTER.
• Para guardar el QSO debe agregar el Indicativo (Estación), y como optativos su Grilla y Comentarios.
• Opción Ingreso Off_Line si no es en tiempo real.
• Pueden editarse o eliminarse los QSOs haciendo doble clic sobre el QSO en la lista.

Del botón ADIF genera el archivo correspondiente.

El programa usa Hamlib y soporta los siguientes equipos:

✓ indica confirmado

Yaesu

• FT-847 ✓
• FT-736R ✓
• FT-817 ✓
• FT-857
• FT-897
• FT-991A ✓

Kenwood

• TS-790A ✓
• TS-2000

Icom

• IC-820H
• IC-821H
• IC-7000
• IC-9100
• IC-9700 ✓

Para el Kenwood TS-790A/E debido a que en Hamlib no está completamente desarrollado, se cuenta con el motor
TS-790A_CAT.exe desarrollado exclusivamente para este programa. En tal caso ingresar por Archivo > CAT > TS-790A, en donde solamente deberá configurarse el puerto, ya que el resto de parámetros de la configuración son fijos: 4800, 8, N, 2.

---

Funcionamiento:

En SSB/CW (transponders lineales) ubicará en el centro de ambas bandas, pero debido a que en esta modalidad el usuario siempre busca y sintoniza libremente la subida y la bajada en función de QSO realizado, y, en caso de interferir, puede aplicarse "Pausa". Si se quiere que el sistema retome las frecuencias con doppler simplemente liberar la Pausa.

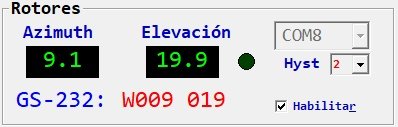

Maneja ángulos de Azimut (0° a 359°) y Elevación (0° a 90°) mediante el protocolo Yaesu GS-232.

Solo debe elegirse el Puerto USB y la opción Histéresis (1, 2, o 5°).

También se cuenta el control vía TCP/IP seleccionando "MTC" y eligiendo la Dirección y el Puerto.

En la imagen de ejemplo moviendo a Azimut 324° y Elevación 24° con histéresis en 2°.

• Pulsador "Parking" Az=0, El=0 o Az=180, El=0 (conmutable con clic derecho sbre el pulsador).

• Actualizar TLE: Ctrl-A
• Frecuencias-Modos (Editar): Ctrl-F
• Frecuencias-Modos (Web): Ctrl-W
• Pasos Futuros: Ctrl-P
• Ventanas: Ctrl-V
• Logger: Ctrl-L
• Salir: Ctrl-S
• CAT Habilitar: Alt-H
• CAT Pausar: Alt-P
• Baliza: Alt-B
• Próximos pasos en mapa: F5
• Rotores Habilitar: Alt-R
• Pantalla Reducida: Alt-M
• Cerrar todos los servers al Salir: Ctrl-Alt-C

Aplicación de consola hecha en VB6, uso y comandos:

Conexión

• telnet TS-790A_CAT.exe 127.0.0.1, 9000
• telnet TS-790A_CAT.exe SETPORT COM7

Posibles Respuestas:

• TS-790 CAT READY - CONECTADO
• TS-790A NO CONTESTA
• ERROR PORT COM7 - Err.Description

MAIN (TX)

• Poner Frec: SET FREQ MAIN |MHz|
• Obtener Frec: GET FREQ MAIN
• Poner Modo: SET MODE MAIN |Modo| (FM|USB|LSB|CW)
• Poner CTCSS: SET TONE |Freq|
• Sacar CTCSS: SET TONE OFF

SUB (RX)

• Poner Frec: SET FREQ SUB |MHz|
• Obtener Frec: GET FREQ SUB
• Poner Modo: SET MODE SUB |MODO| (FM|USB|LSB|CW)

Estado Completo

• telnet TS-790A_CAT.exe STATUS

Posibles Respuestas:

• MAIN = 145.56322 FM
• SUB = 435.25988 FM


• MAIN = 437.12585 USB
• SUB = 145.10000 LSB

Ayuda

• telnet TS-790A_CAT.exe HELP

---

Desarrolladores Obtención de Datos

Servidor TCP/IP: 127.0.0.1:52003

Trama ejemplo:

SAT=ISS|AZ=249.7|EL=-78.3|UP=145.98936|DOWN=437.80192|MODEUP=FM|MODEDOWN=FM|CTCSS=67

Versiones beta hechas en 2026, se agradece a los BetaTesters:

• Eduardo, LU7YV
• Ricardo, LU8RM
• Jorge, LU1DA
• Martín, LU3EQ
• Salvador, LU4EEC
• Rafael, KP3V
• Jorge, LU2UG
• Rolo, CX7FH
• Norberto, LU5EA

¿Querés ser parte del equipo de BetaTesters de EGSatTracker?
Sumate a nuestro grupo de WhatsApp y ayudanos a probar las nuevas versiones, detectar errores y aportar ideas para seguir mejorando el programa.

Unirme al grupo de BetaTesters

🛠️ Actualizacion para ver 2.0.3 Beta 04/07/2026

• Ajuste de Lat & Lon de la grilla de Observador. (LU8RM)
• CAT: Compensación de frecs. Tx y Rx cuando ajusta el usuario. (LU4EG)

🛠️ Actualizacion para ver 2.0.5 Beta 11/07/2026

• Ajuste para Configuración Regional distinta de Argentina. (LU4EEC y KP3V)

🛠️ Actualizacion para ver 2.0.6 Beta 13/07/2026

• Ajuste de valores decimales en trama GS-232. (KP3V)
• En transponders lineales CAT solo al iniciar y en el centro de la banda. (LU4EG)

🛠️ Actualizaciones para ver 2.0.7 Beta 16/07/2026

• Presentación completa el la lista de Pasos Futuros. (LU8RM)
• Reacción inmediata del CAT al elegir Satelites. (LU8RM)

🛠️ Actualizaciones para ver 2.0.8 Beta 18/07/2026

• Ajuste de frecuencias Doppler. (LU4EEC)
• CAT mejorado para Yaesu FT-736R. (LU2UG)

🛠️ Actualizaciones para ver 2.0.9 Beta 19/07/2026

• Inversión Doppler Subida/Bajada. (LU4EEC)
• Mejora del cuadro de selección de Satélites. (LU4EG)
• Agregado de Path Loss en Ventanas. (LU4EG)
• Pantalla reducida a solo el mapa. (LU2UG)

🛠️ Actualizaciones para ver 2.1.7

• Mejora en Datos del satélite seleccionado (no ocupa el mapa). (LU4EG)
• Incluye descarga de frecuencias de los satélites de la web. (LU4EG)

🛠️ Actualizaciones para ver 2.1.8 (24/07/2026)

• Funcionamiento CAT con Icom IC-9700. (KP3V y CX7FH)
• Funcionamiento CAT con Yaesu FT-991A. (LU4EEC)
• Funcionamiento CAT con Yaesu FT-847. (LU7YV y LU8RM)
• Funcionamiento CAT con Yaesu FT-736R. (LU2UG)
• Funcionamiento CAT con Kenwood TS-790A. (LU1DA y LU4EG)

🛠️ Actualizaciones para ver 2.2.0 (26/07/2026)

• Funcionamiento CAT con Yaesu FT-817. (KP3V)
• Actualización cada minuto en pasos futuros. (LU8RM)

🛠️ Actualizaciones para ver 2.2.1 (27/07/2026)

• Manejo de Rotores vía TCP/IP. (LU4EEC)
• Movimiento de Rotores solo si elevación > -5°. (LU4EEC)
• Para desarrolladores: Servidor para envío de trama info TCP/IP: 127.0.0.1:52003. (LU4EG)

🛠️ Actualizaciones para ver 2.2.2 (28/07/2026)

• Agregado de mapa oscuro con relieve (Mapa3). (KP3V)
• Ajustes de estética varios. (LU4EG)

🛠️ Actualizaciones para ver 2.2.3 (31/07/2026)

• Arreglo de Frecuencias/Modos. (LU4EEC)
• Inclusión de Backup de archivos en Frecuencias/Modos. (LU4EG)
• Agregado de Pulsador "Parking" para Rotores (az=0º/180º y el=0º.) (LU7YV)

🛠️ Actualizaciones para ver 2.2.4 (10/08/2026)

• Exclusión de MOON y SUN de la lista de Satélites. (LU4EG)
• Ampliación del Servidor de Datos, GRILLA, CALL, UTC, DESCONEXION. (LU4EG)
• Agregado de Icom IC-706MKIIG al CAT. (LU5EA)
• Ajuste de -5° de elevación para Configuración Regional. (LU4EG)
